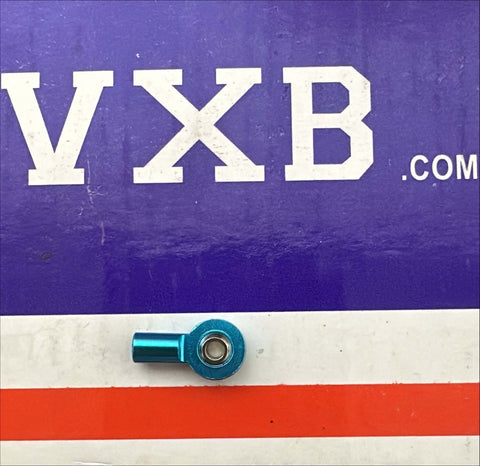

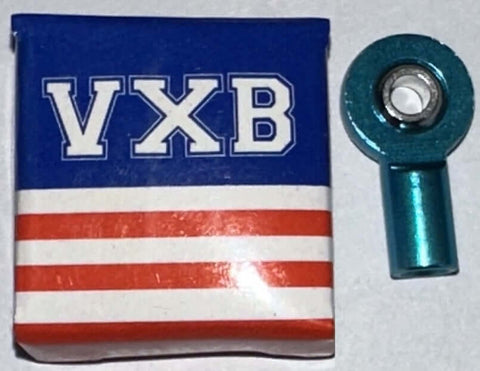

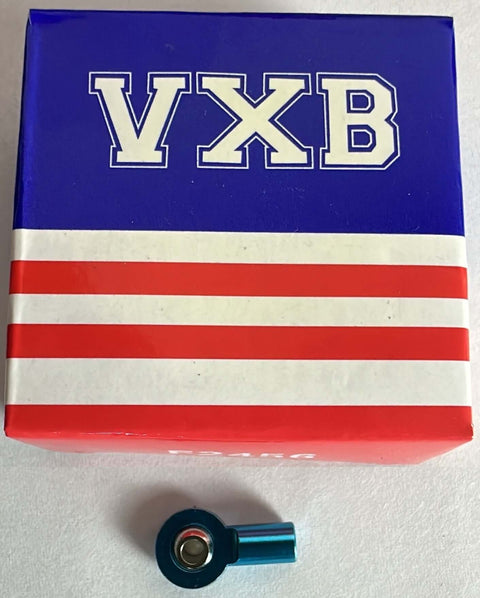

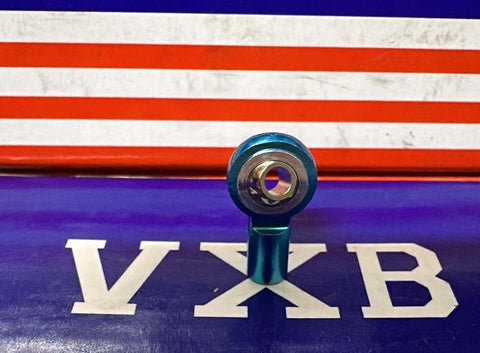

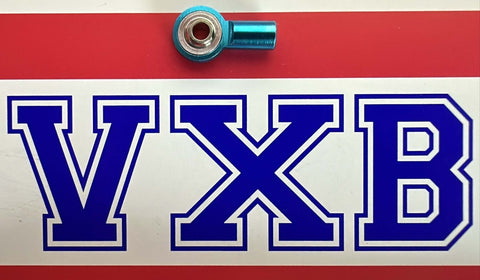

Embout de tige femelle 3mm Bleu PHS3 Droit Mini Heim Joint
PHS3 Embout de tige femelle 3mm fileté à droite Joint Heim
✔️ Mini embout de tige métrique avec alésage 3mm
Ce roulement compact à extrémité de tige femelle est conçu pour les systèmes de mouvement qui nécessitent une articulation et un pivotement en douceur dans des configurations étroites. Souvent utilisé dans les constructions RC , les automatismes légers et les liaisons mécaniques, il est conçu pour des mouvements précis avec un minimum de jeu.
✅ L'alésage intérieur de 3mm convient aux arbres et goupilles à usage léger
✅ Filetage femelle avec orientation à droite pour un assemblage rapide
✅ Corps en acier durable, finition résistante à la corrosion
✅ Utilisé dans les tringleries, les actionneurs, les bras RC et les pivots compacts
✅ Idéal pour les systèmes nécessitant des articulations compactes avec une rotation en douceur.

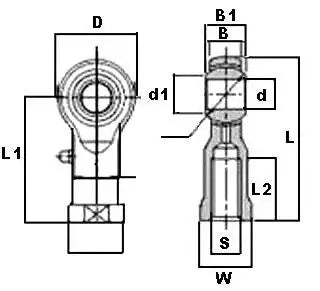

Dimensions (toutes en mm) :
| Code | Dimension | Valeur |
|---|---|---|
| d | Diamètre de l'alésage | 3 |
| d1 | Outer Diameter bille | 8 |
| B | Width ballon | 4.2 |
| B1 | Width tête | 6.5 |
| D | Diamètre de la tête | 16 |
| L | Longueur totale | 37 |
| L1 | Hauteur de la tête | 22 |
| L2 | Longueur du filet | 15 |
| S | Taille de la clé | 5.5 |
| W | Width carrosserie | 8 |
💡 A quoi servent les embouts femelles dans les systèmes mécaniques ?
Les embouts femelles sont utilisés lorsqu'un mouvement contrôlé et un pivotement sont nécessaires entre deux pièces. Ces articulations sont super pratiques dans toutes sortes de configurations.
-
Connecter des tiges, des arbres ou des bras tout en permettant une articulation fluide
-
Courant dans les articulations robotiques, les véhicules RC et les liaisons de commande
-
Le corps fileté facilite l'installation et l'ajustement.
-
Utilisé là où le mouvement compact et la durabilité sont importants
Cette extrémité de tige PHS3 est un choix solide lorsque vous avez besoin d'un contrôle de mouvement dans un endroit étroit, commandez maintenant et gardez votre système réglé.
