Embout de tige femelle M12x1.75 12mm PHS12 Joint à droite

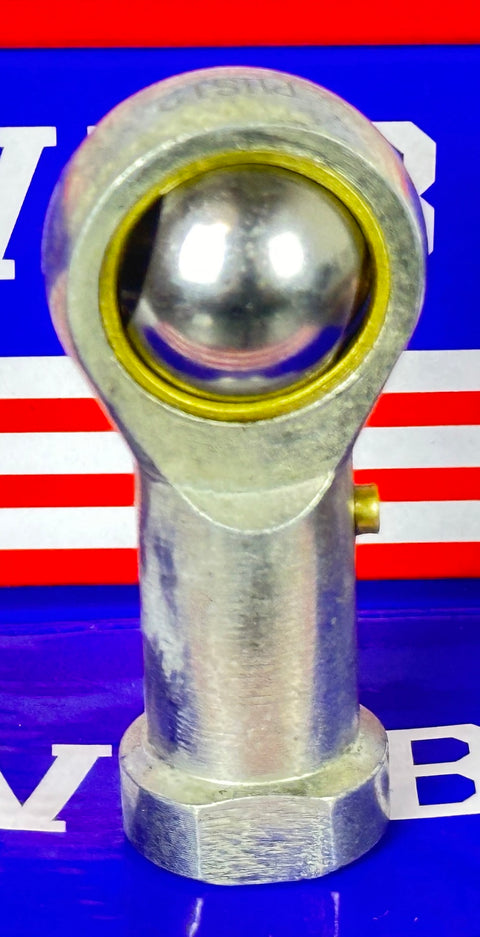

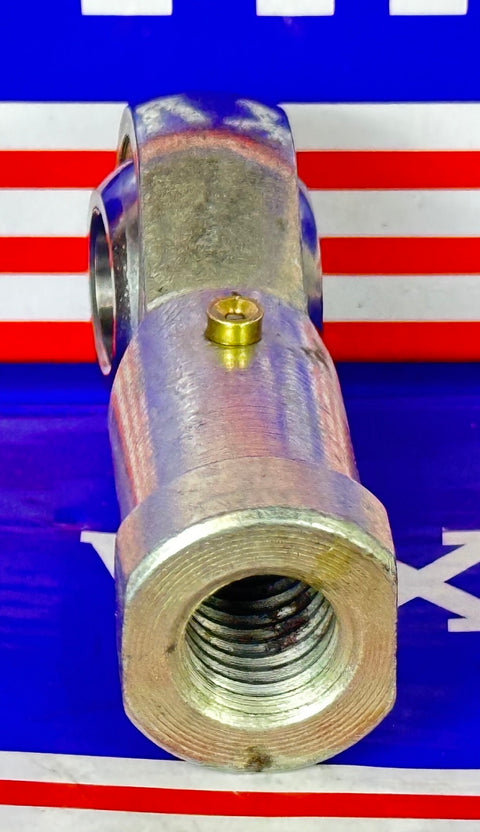

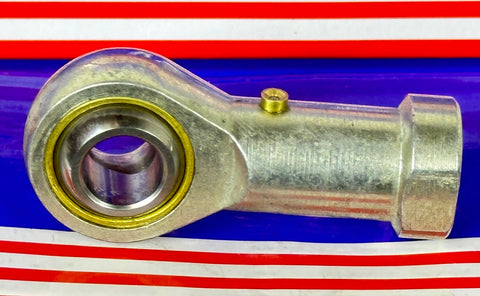

PHS-12 Embout de tige femelle - Filetage à droite
✔️ M12x1.75 - Convient aux arbres de 12mm , Joint de Heim robuste
L'embout de tige femelle droit PHS-12 est conçu pour les connexions pivotantes dans les liaisons mécaniques, les systèmes de suspension et l'automatisation. Avec un alésage de 12mm et un filetage M12x1,75, il assure un mouvement angulaire fiable et est conçu pour supporter des charges lourdes.
✅ diameter: l'alésage diameter: 12mm
✅ size: filetage size: M12 x ,75 (droite)
✅ Type: Extrémité de tige femelle/joint de cardan
✅ Material: Corps en acier avec filetage interne
✅ Capacité de charge dynamique : 1 330 KGF
✅ Capacité de charge statique : 1 730 KGF
✅ Quantity: 1 extrémité de tige

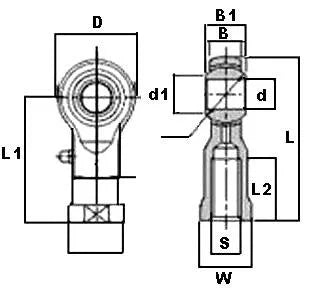

Dimensions mm:
| Paramètres | Valeur |
|---|---|
| d | 12mm |
| Fil | M12x1,75 |
| S | 30mm |
| D | 12mm |
| B | 16mm |
| B1 | 154mm |
| d1 | - |
| L | 65mm |
| L1 | 50mm |
| L2 | 24mm |
| W | 19mm |
Référence croisée (ordre varié) :
✔️ IKO: PHS12
✔️ ELGES : GIKFR 12 PB
✔️ HIRSCHMANN : SF 12
✔️ Équivalent : SIKAC 12 M
💡 À quoi sert un roulement d'embout de bielle ?
Les embouts de bielle permettent un mouvement contrôlé entre les pièces mécaniques tout en compensant les défauts d'alignement. Ils sont utilisés dans les tringleries de direction, les vérins pneumatiques et les assemblages de transfert de mouvement.
Solide, fiable et conçu pour se déplacer sous charge avec un alignement flexible.
