Système de guidage sur rail 12mm x 2000mm (78.74" inch) Linear Motion

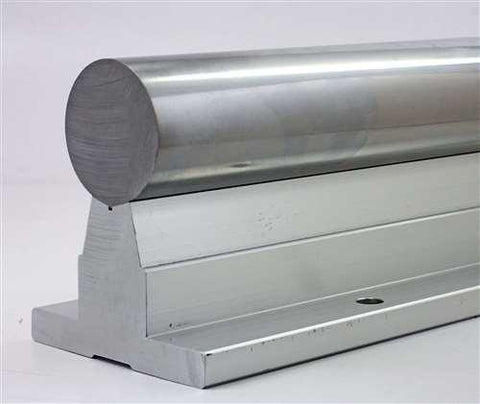

12mm Linear Guideway System - 2000mm Rail
✔️ 78.74" Length - Precision Motion Rail (No International Shipping)
Ce système de guidage linéaire de 12mm comporte un rail de 2000mm long, idéal pour les machines CNC , les imprimantes 3D et les équipements automatisés. Construit pour des linear motion fluides et précis, il comprend des trous de montage précis pour une installation rapide et un alignement fiable.
✅ Expédition : USA uniquement - pas d'expédition internationale
✅ diameter: arbre diameter: 12mm
✅ Longueur du rail : 2000mm (78.74")
✅ Material: Acier à haute résistance (rail uniquement, chariot non inclus)
✅ Application: CNC, robotique et systèmes d'automatisation linéaires
✅ Quantity: 1 rail de guidage

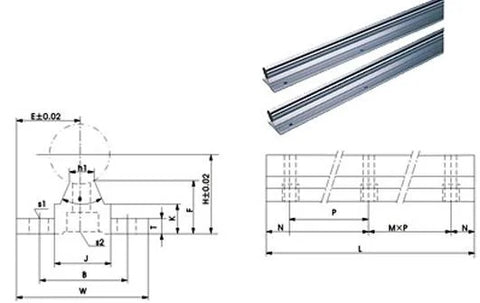

Tableau de montage et de dimensions :
| Paramètres | Valeur |
|---|---|
| H | 2046mm |
| E | 17mm |
| W | 34mm |
| L | 2000mm |
| F | 15mm |
| T | 45mm |
| K | 98mm |
| J | 15mm |
| h1 | 6mm |
| B | 25mm |
| N | 50mm |
| M × P | 1 × 150mm |
| S1 | 45mm |
| S2 | M4 |
💡 Pourquoi utiliser un système de guidage linéaire dans les machines CNC ?
Les rails de guidage linéaire permettent un mouvement linéaire stable et précis avec une faible friction. Ils sont essentiels dans les applications qui nécessitent un positionnement répétable et un support de charge élevé sur de longues distances.
Une solution de mouvement à longue portée conçue pour la précision et la durabilité dans les systèmes automatisés.
