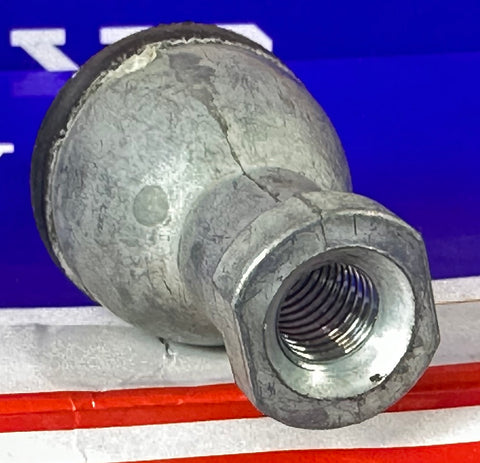

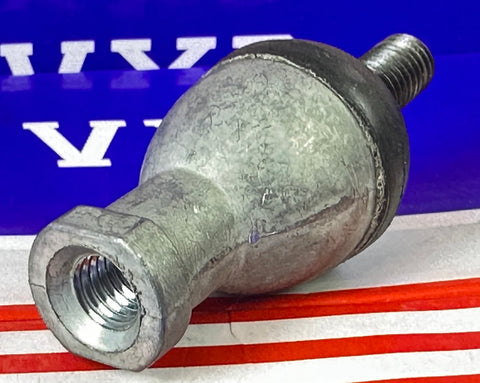

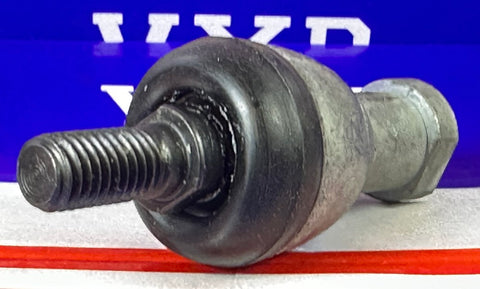

SQZ8 Forma diritta del giunto sferico M8 Cuscinetto dell'estremità dell'asta
Cuscinetto a sfera SQZ8
✔️ Tipo diritto -ID 8mm - Movimento a scorrimento sferico
Il cuscinetto dell'estremità dell'asta SQZ8 è un giunto sferico diritto progettato per garantire un movimento oscillante e rotatorio fluido e senza gioco. Dotato di un anello interno sferico e di un corpo lavorato con precisione, garantisce un allineamento affidabile in presenza di carichi dinamici in leveraggi, attuatori e sistemi di sterzo.
✅ Type: Straight rod end ball joint bearing
✅ Inner diameter: 8mm
✅ Thread: M8 x 1.25
✅ Outer diameter: 24mm
✅ Total length: 65mm
✅ Load rating: 5.8 kN
✅ Lubrication: Pre-greased
✅ Quantity: 1 bearing

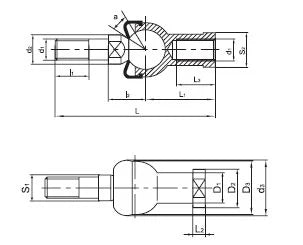

| Tipo | d | d1 | d2 min |
d3 max |
l1 min |
l2 | S1 | L max |
L1 | L2 max |
L3 min |
D1 max |
D2 max |
D3 max |
S2 | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SQZ8 | 8 | M8X1.25 | 12 | 24 | 12 | 16 | 10 | 65 | 32 | 5 | 16 | 12.5 | 16 | 24 | 14 | 15 |
💡 A che cosa servono i cuscinetti a sfera? I cuscinetti a snodo offrono il movimento di rotazione nei collegamenti meccanici, contribuendo ad assorbire il disallineamento e a trasferire il movimento in modo fluido. Sono ampiamente utilizzati nei sistemi di sospensione, nei bracci di automazione e nelle aste di comando.
Una soluzione compatta e di alta precisione per il controllo flessibile del movimento nei sistemi meccanici.
