Estremità di stelo femmina PHSB16 1" inch Giunto con cuscinetto a destra

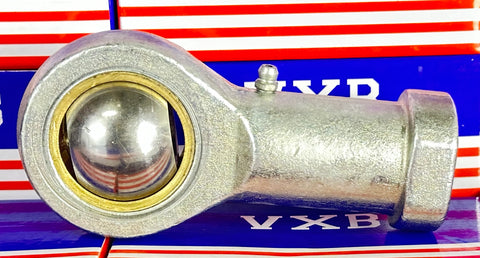

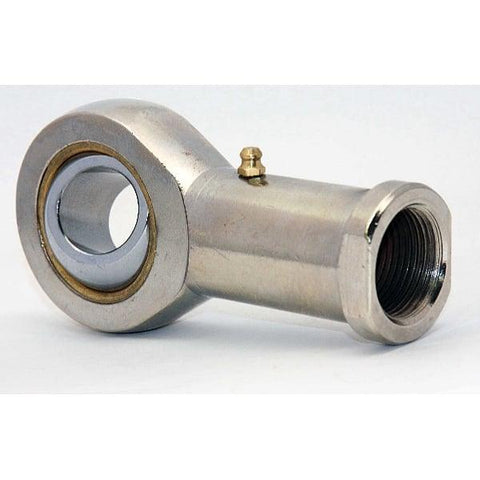

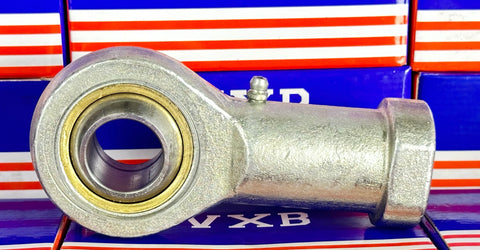

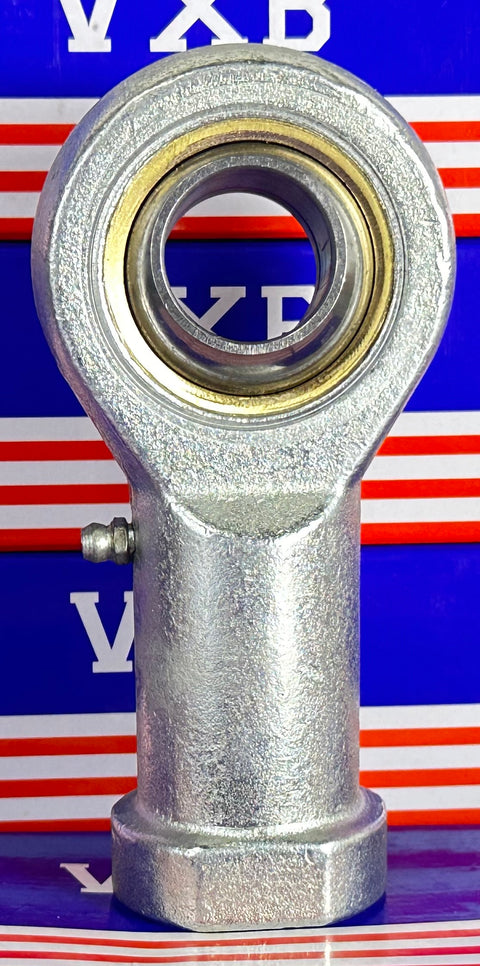

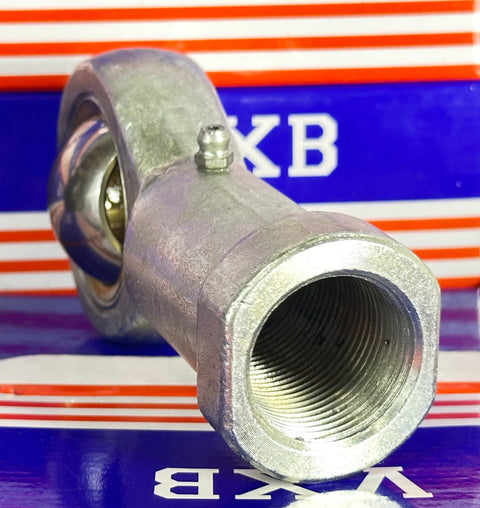

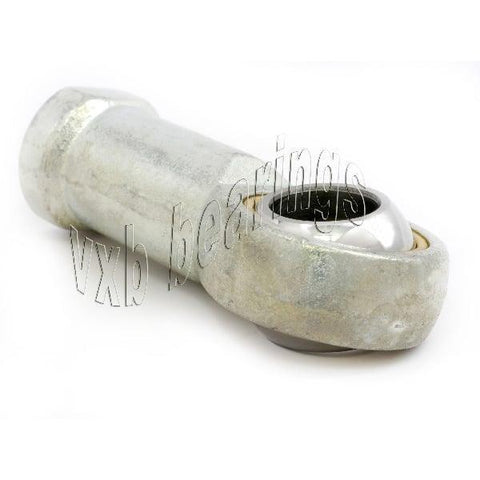

PHSB16 Estremità femmina
✔️ Filettatura destrorsa - per albero da 1".
Il PHSB16 è un'estremità di stelo femmina destrorsa progettata per sistemi di collegamento e controllo per impieghi gravosi. Con un inner diameter di 1" e una filettatura interna UNF da 1-1/4", è ideale per l'uso in leveraggi di sterzo, attuatori e apparecchiature industriali che richiedono un movimento di rotazione sotto carico.
✅ Pack size: 1 terminale ad asta
✅ type: filettatura type: UNF destro 1-1/4"
✅ size: foro size: 1"
✅ diameter: sfera diameter: 1-7/8"
✅ Dynamic load rating: 60 kN
✅ Static load rating: 101 kN
✅ Material: Alloggiamento in acciaio con sfera di precisione

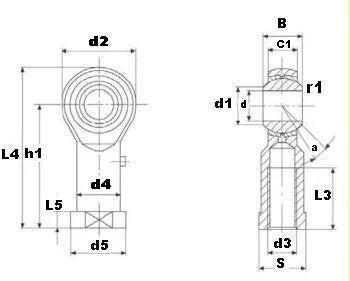

Dimensions Inches)
| Caratteristica | Dimensione |
|---|---|
| a (tipo di filettatura) | UNF-2B |
| d (bore) | 1" |
| B | 1-3/8" |
| r1s | 05mm |
| C1 | 1" |
| d1 | 3223mm |
| d2 | 2-3/4" |
| d3 | 1 1/4-12 |
| h1 | 4-1/8" |
| L3 | 2-1/8" |
| L4 | 5-1/2" |
| L5 | 11,07 mm |
| d4 | 1-1/2" |
| d5 | 1-3/4" |
| S | 1-1/2" |
💡 A cosa servono le teste a snodo femmina nei gruppi di controllo del movimento?
Le teste a snodo femmina come la PHSB16 sono progettate per collegamenti girevoli che richiedono allineamento e resistenza sotto carico.
Perché sono essenziali:
-
Le filettature destre si adattano ai componenti maschi standard
-
Perfetto per leveraggi meccanici e bracci dello sterzo
-
Gestisce il disallineamento angolare con un perno liscio
-
Abbastanza forte per l'uso industriale, automobilistico o per impieghi gravosi
Robusto, affidabile e di precisione: acquistate oggi stesso il PHSB16 e mantenete il vostro sistema di leveraggi in movimento libero e fluido!
