Cuscinetto a sfera CS8 8mm L-Shape Rod End

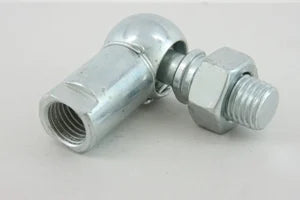

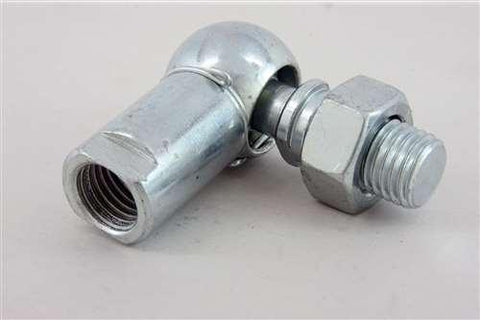

CS8 Cuscinetto di estremità a L
✔️ Giunto sferico 8mm - Estremità maschio/femmina - Riempito di grasso
L'estremità d'asta CS8 a forma di L è un cuscinetto a sfera compatto 8mm costruito per applicazioni di collegamento e perno. È progettato con filettatura maschio e femmina e preingrassato per un movimento fluido. Sia che si tratti di configurazioni industriali o di bracci di controllo del movimento, questo cuscinetto offre un accoppiamento stretto e prestazioni durature.
Type: Giunto sferico a L
✅ Bore: dell'albero Bore: 8mm
✅ Filettatura: M5 x ,8 (maschio e femmina)
✅ Static Load Rating: 15,2 kN
✅ Lubrificazione: Pre-riempito di grasso
✅ Quantity: 1 cuscinetto
✅ Material: Acciaio
✅ Outside Diameter: 8mm

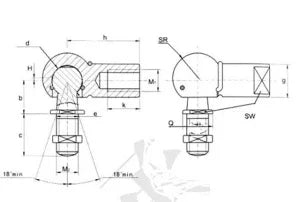

Tabella dimensionalemm):
| Dimensione | Valore |
|---|---|
| h ±0.3 | 22 |
| g ±0.5 | 8 |
| M1 (6H) | M5×0.8 |
| S ±0.3 | 8 |
| b ±0.3 | 9 |
| SW | 7 |
| Q | 8 |
| c ±0.3 | 10 |
| e | 5 |
| H ±0.3 | 0.7 |
| k min | 10.2 |
| SR ±0,5 | 6.4 |
💡 A cosa serve un cuscinetto a snodo?
I cuscinetti a snodo sono comodi giunti per l'articolazione, la guida o la rotazione nei sistemi meccanici:
-
Comune nei collegamenti di sterzo e controllo
-
Utilizzato nei bracci di automazione, nei supporti degli ammortizzatori e nelle auto da corsa
-
Offre un movimento autoallineante sotto carico
-
Le filettature consentono un rapido montaggio su aste o attuatori
Non lasciate che la vostra configurazione traballi, aggiornatela con questo terminale a snodo stretto CS8 !
