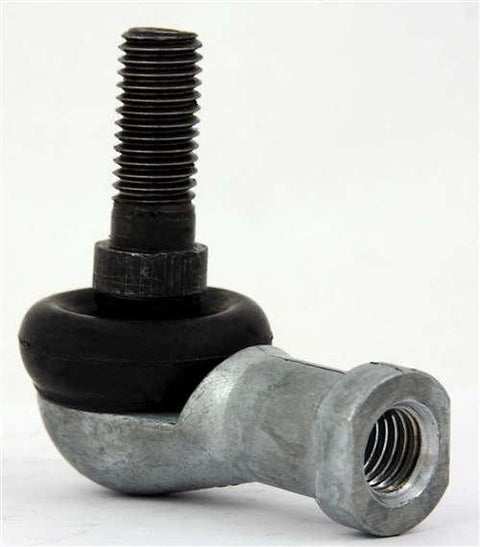

Primer plano de los extremos de varilla con rótula en L SQ10RS 10mm , en el que se aprecia el cuerpo metálico con rosca interna M10x1,25, vista lateral.

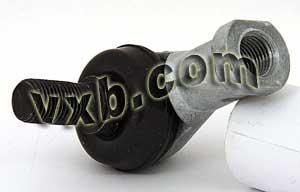

Extremos de rótula SQ10RS con 10mm y sección interior roscada visible, con rosca M10x1,25, ideales para uso mecánico.

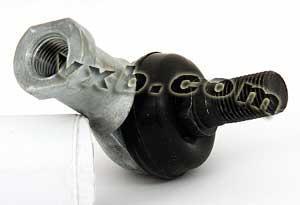

Vista lateral de los extremos de varilla con rótula en L SQ10RS, con 10mm , rosca M10x1,25 y estructura metálica.

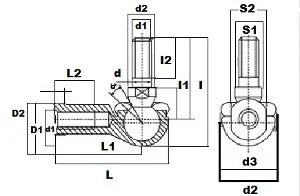

Diagrama técnico de los extremos de varilla con rótula en L SQ10RS 10mm , en el que se muestran dimensions los detalles de la rosca.

Cabezas de rótula en L SQ10RS 10mm de diámetro interior

39.99 80.00Ahorras40.01
SKU: Kit13989
UPC: 00193019214442
Item: SQ10RS Bearing
Type: L-Ball Rod Ends
Quantity: One L-Shape Rod end
Static load Capacity: 10 KN

Cabezas de rótula SQ10RS
10mm Inner Diameter

L-Ball Rod Ends SQ10RS, inner diameter es de 10mm, el tamaño de la rosca interna es M10x1,25, Referencia cruzada números de parte:

  • Rodamiento SQ10RS
  • Cabezas de rótula L-Ball
  • Quantity: Una rótula en forma de L
  • Capacidad de carga estática: 10 KN


Dimensions mm)
d d1 d2 d3 I I2 I3 S1 L L1 L2 D1 D2 D3 S2
10 M10x1,25 14 30 50.5 17 37 11 57 43 6.5 15 19 27 17
