Rótula M12x1,75 Hembra 12mm PHS12 Articulación Derecha

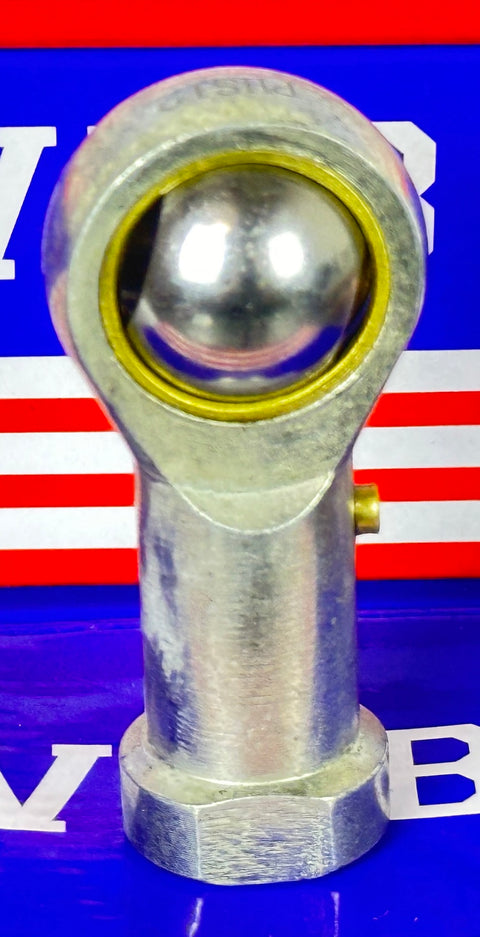

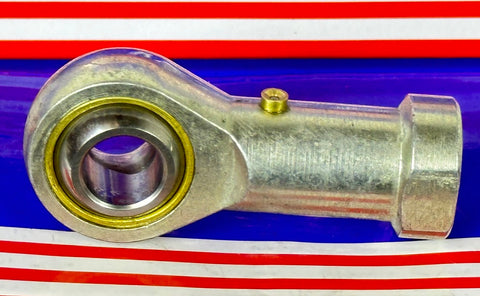

PHS-12 Cabeza de rótula hembra - Rosca derecha
✔️ M12x1.75 - Se adapta a ejes de 12mm , junta Heim de alta resistencia
La cabeza de rótula hembra derecha PHS-12 está diseñada para conexiones pivotantes en conexiones mecánicas, sistemas de suspensión y automatización. Con un diámetro interior 12mm y rosca M12x1,75, proporciona un movimiento angular fiable y está diseñada para soportar cargas pesadas.
✅ Bore diameter: 12mm
✅ Thread size: M12 x 1.75 (right-hand)
✅ Type: Female rod end / heim joint

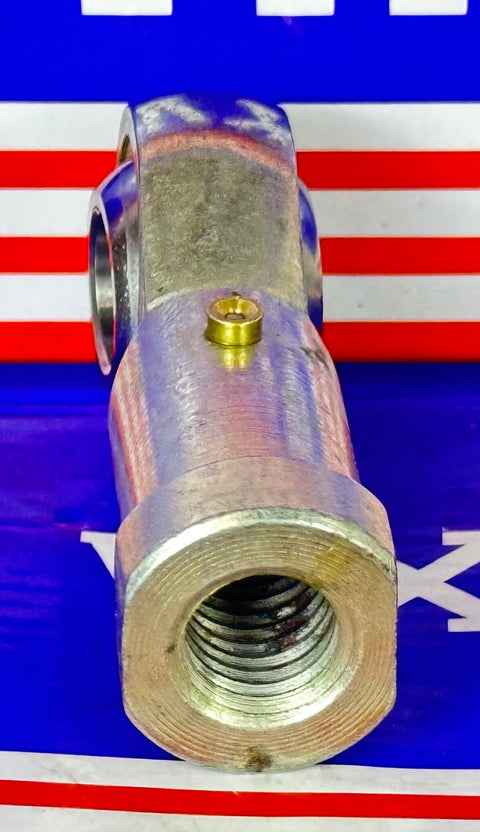

✅ Material: Steel body with internal threading
✅ Dynamic load capacity: 1,330 KGF
✅ Static load capacity: 1,730 KGF
✅ Quantity: 1 rod end

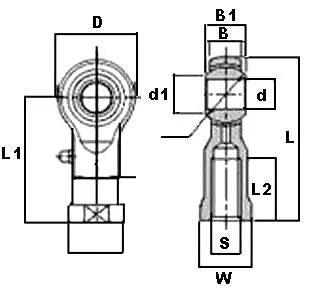

Dimensions mm):
| Parámetro | Valor |
|---|---|
| d | 12mm |
| Hilo | M12x1,75 |
| S | 30mm |
| D | 12mm |
| B | 16mm |
| B1 | 154mm |
| d1 | - |
| L | 65mm |
| L1 | 50mm |
| L2 | 24mm |
| W | 19mm |
Referencia cruzada (orden variado):
✔️ IKO: PHS12
✔️ ELGES: GIKFR 12 PB
✔️ HIRSCHMANN: SF 12
✔️ Equivalente: SIKAC 12 M
💡 ¿Para qué se utiliza una cabeza de rótula?
Las cabezas de rótula permiten el movimiento controlado entre piezas mecánicas al tiempo que compensan la desalineación. Se utilizan en varillajes de dirección, cilindros neumáticos y conjuntos de transferencia de movimiento.
Resistentes, fiables y construidos para moverse bajo carga con una alineación flexible.
