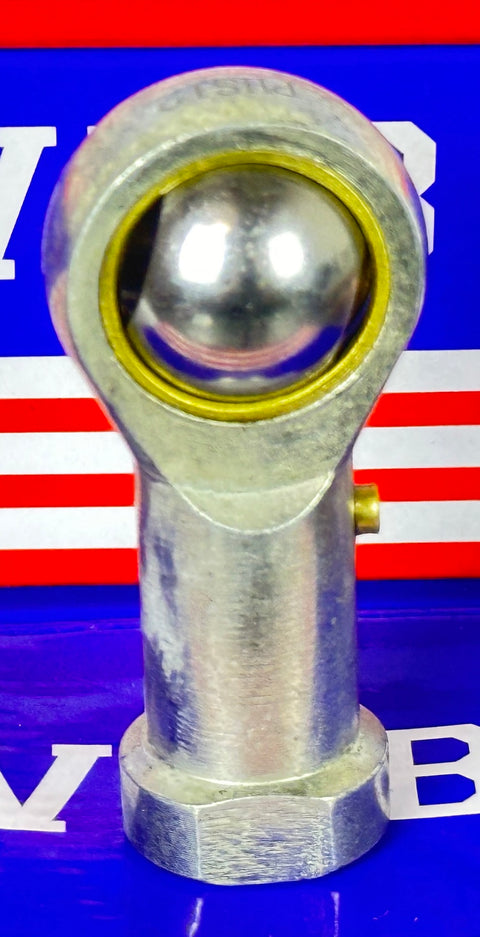

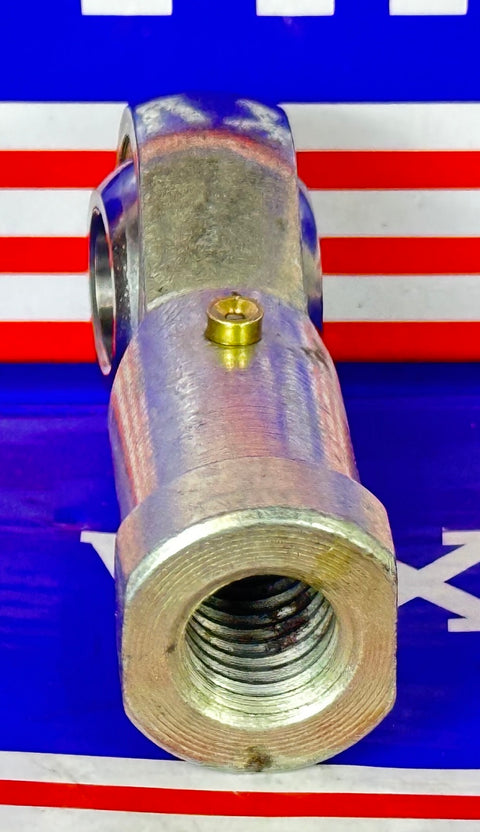

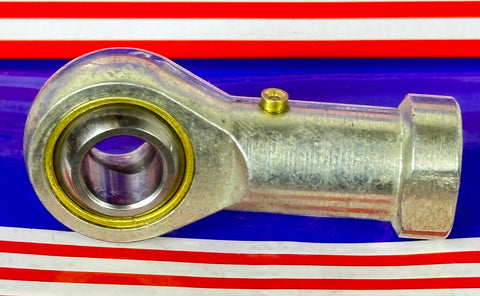

Terminal de haste fêmea M12x1,75 12mm PHS12 Right Hand Joint
PHS-12 Terminais de haste fêmea - rosca direita
✔️ M12x1.75 - Encaixa-se em eixos 12mm , junta heim para serviço pesado
A extremidade de haste fêmea direita PHS-12 foi projetada para conexões pivotantes em ligações mecânicas, sistemas de suspensão e automação. Com um furo 12mm e rosca M12x1,75, proporciona movimento angular confiável e é construída para suportar cargas pesadas.
✅ Bore diameter: 12mm
✅ Thread size: M12 x 1.75 (right-hand)
✅ Type: Female rod end / heim joint
✅ Material: Steel body with internal threading
✅ Dynamic load capacity: 1,330 KGF
✅ Static load capacity: 1,730 KGF
✅ Quantity: 1 rod end

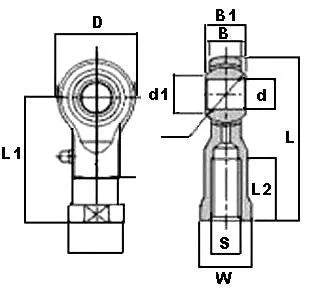

Dimensions mm):
| Parâmetro | Valor |
|---|---|
| d | 12mm |
| Tópico | M12x1,75 |
| S | 30mm |
| D | 12mm |
| B | 16mm |
| B1 | 154mm |
| d1 | - |
| L | 65mm |
| L1 | 50mm |
| L2 | 24mm |
| W | 19mm |
Referência Cruzada (ordem variada):
✔️ IKO: PHS12
✔️ ELGES: GIKFR 12 PB
✔️ HIRSCHMANN: SF 12
✔️ Equivalente: SIKAC 12 M
Para que serve um rolamento de terminal de rótula?
Os terminais de rótula permitem o movimento controlado entre as peças mecânicas, compensando o desalinhamento. Elas são usadas em articulações de direção, cilindros pneumáticos e conjuntos de transferência de movimento.
Resistente, confiável e construído para se mover sob carga com alinhamento flexível.
