Innengewinde PHSB16 1" inch rechts gelagertes Gelenk
PHSB16 Innengewinde
✔️ Rechtsgewinde - passend für 1"-Welle
Der PHSB16 ist ein rechtsseitiger Innengewinde-Gelenkkopf, der für Hochleistungs-Gestänge und -Steuersysteme entwickelt wurde. Mit einem inner diameter von 1" und einem Innengewinde von 1-1/4" UNF ist es ideal für den Einsatz in Lenkgestängen, Aktuatoren und Industrieanlagen, die eine Schwenkbewegung unter Last erfordern.
✅ Pack size: 1 Gelenkkopf
✅ type: Rechtsgängig UNF 1-1/4"
✅ size: 1"
✅ diameter: 1-7/8"
✅ Dynamic load rating: 60 kN
✅ Static load rating: 101 kN
✅ Material: Stahlgehäuse mit Präzisionskugel

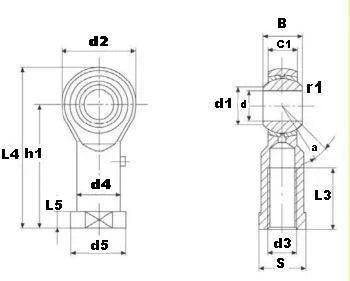

Dimensions Inches)
| Merkmal | Größe |
|---|---|
| a (Gewindetyp) | UNF-2B |
| d (bore) | 1" |
| B | 1-3/8" |
| r1s | 05mm |
| C1 | 1" |
| d1 | 3223mm |
| d2 | 2-3/4" |
| d3 | 1 1/4-12 |
| h1 | 4-1/8" |
| L3 | 2-1/8" |
| L4 | 5-1/2" |
| L5 | 11,07 mm |
| d4 | 1-1/2" |
| d5 | 1-3/4" |
| S | 1-1/2" |
💡 Wofür werden weibliche Gelenkköpfe in Bewegungssteuerungsbaugruppen verwendet?
Weibliche Gelenkköpfe wie der PHSB16 sind für schwenkbare Verbindungen konzipiert, die eine Ausrichtung und Haltbarkeit unter Last erfordern.
Warum sie unverzichtbar sind:
-
Rechtsgewinde für Standard-Außengewinde
-
Perfekt für mechanische Gestänge und Lenkhebel
-
Bewältigt Winkelverschiebungen mit einem reibungslosen Drehpunkt
-
Stark genug für den Einsatz in der Industrie, im Automobilbau und bei schweren Arbeiten
Robust, zuverlässig und passgenau - holen Sie sich noch heute Ihr PHSB16 und sorgen Sie dafür, dass Ihr Gestänge frei und reibungslos läuft!
