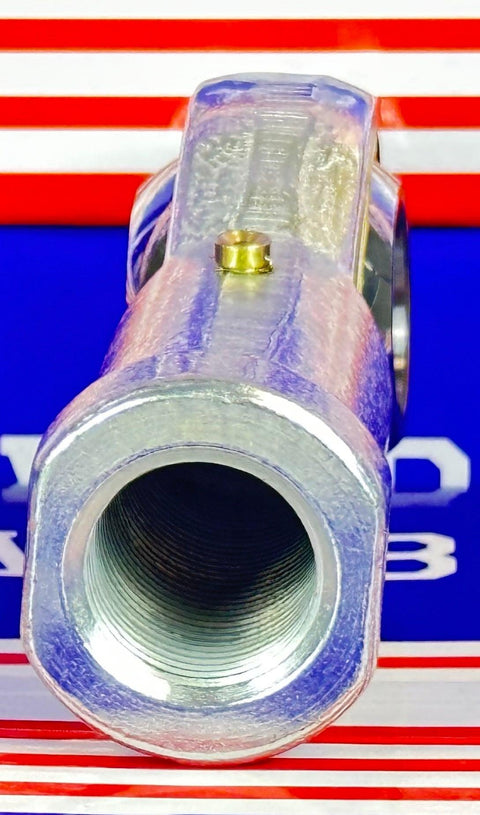

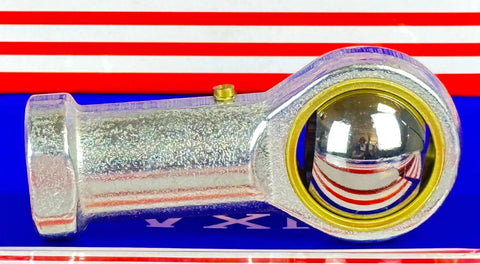

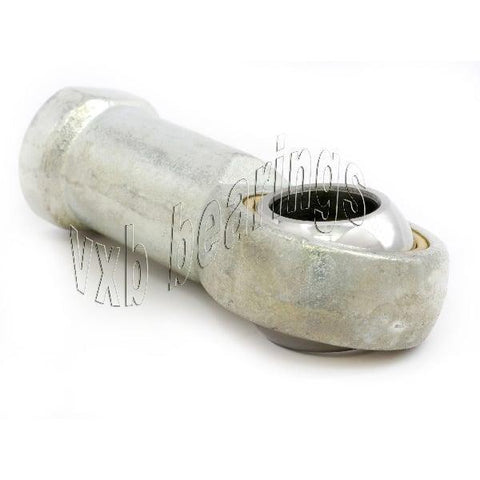

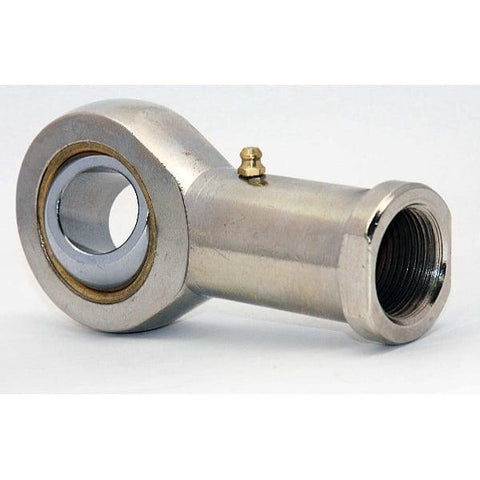

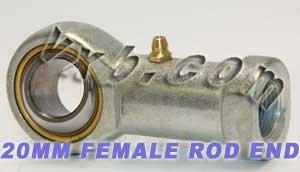

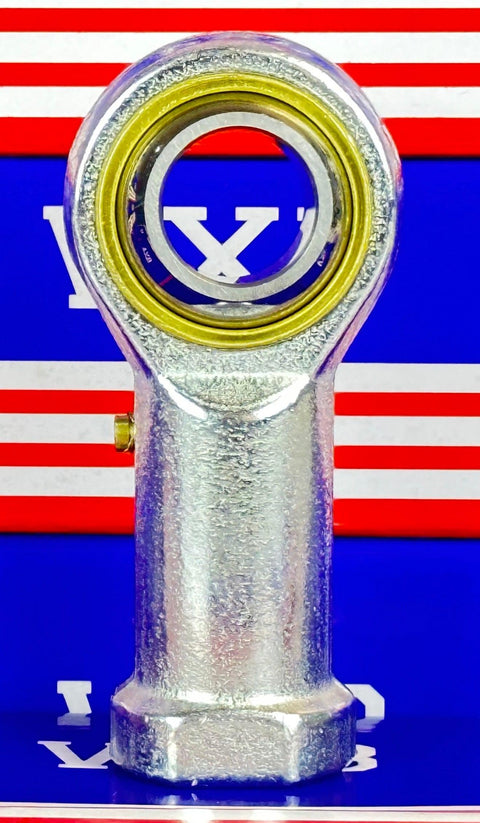

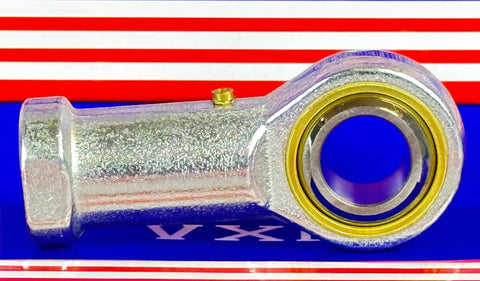

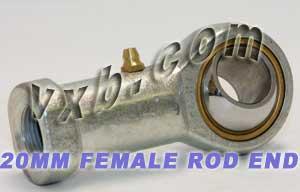

Innengewinde 20mm PHS20 - Rechtsgelenktes Gelenk
PHS20 Innensechskantlager - Rechts
✔️ 20mm ID - M20x1.5 Gewinde - Heavy-Duty Heim Joint
Der PHS20 ist ein Innengewinde-Gelenkkopf mit Rechtsgewinde, der für 20mm ausgelegt ist. Mit seinem robusten Innengewinde und seiner hohen Belastbarkeit ist es ideal für den Einsatz in Gestängesystemen, Antriebsarmen und Bewegungssteuerungen, bei denen es auf Haltbarkeit und Flexibilität ankommt.
✅ diameter: 20mm
✅ Gewinde: M20 x ,5 (rechts)
✅ Dynamische Tragfähigkeit: 3.140 KGF
✅ Statische Tragfähigkeit: 3.620 KGF
✅ Innengewindestange / Heimgelenk
✅ Quantity: 1 Lager

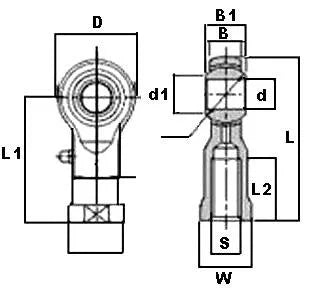

Dimensions mm):
| d | Thema | S | D | B | B1 | d1 | L | L1 | L2 | W |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | M20x1,5 RH | 46 | 18 | 25 | 24.4 | 100 | 77 | 40 | 30 |
✅ Querverweise:
-
IKO: PHS20
-
ELGES: GIKFR 20 PB
-
Eben: SIKAC 20 M
-
HIRSCHMANN: SF 20
💡 Wann ist ein rechtsseitiger Innengewinde-Gelenkkopf die richtige Lösung für Ihr Setup?
Rechtsseitige Gewinde-Gelenkköpfe sind am weitesten verbreitet und funktionieren in Standard-Gewindebaugruppen, perfekt für einfache und sichere Gestängelösungen.
-
Hervorragend geeignet zum Anschluss an Stangen oder Arme mit Außengewinde
-
Häufig in Maschinen, Kraftfahrzeugen und Hydrauliksystemen
-
Unterstützt Winkelbewegungen und reduziert Ausrichtungsfehler
Stark, zuverlässig und schwenkbar - fügen Sie ihn Ihrem Rigg hinzu und sorgen Sie für reibungslose Abläufe!
