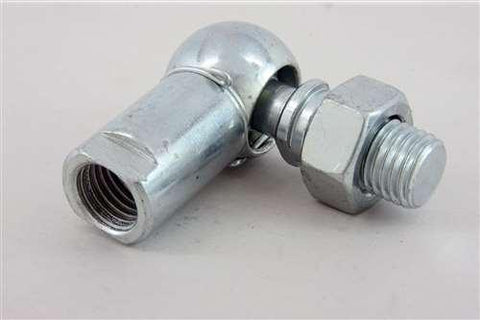

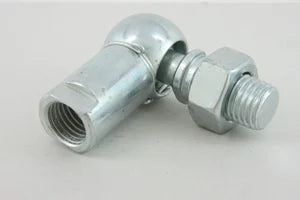

CS8 8mm L-förmiges Kugelgelenk-Gelenkkopf-Lager
CS8 L-förmiges Stangenendlager
✔️ 8mm Kugelgelenk - männliche/weibliche Enden - fettgefüllt
Der L-förmige CS8 ist ein kompaktes 8mm , das für Gestänge- und Schwenkanwendungen entwickelt wurde. Er ist mit Außen- und Innengewinde versehen und für eine reibungslose Bewegung vorgefettet. Ganz gleich, ob Sie mit Industrieanlagen oder Bewegungssteuerungsarmen arbeiten, dieses Lager bietet Ihnen einen festen Sitz und eine dauerhafte Leistung.
✅ Type: L-Shape Ball Joint Rod End
✅ Shaft Bore: 8mm
✅ Gewinde: M5 x ,8 (Außen- und Innengewinde)
✅ Static Load Rating: 15,2 kN
✅ Schmierung: Vorgefüllt mit Schmierfett
✅ Quantity: 1 Lager
✅ Material: Stahl
✅ Outside Diameter: 8mm

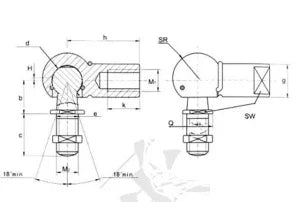

Maßtabellemm):
| Dimension | Wert |
|---|---|
| h ±0.3 | 22 |
| g ±0.5 | 8 |
| M1 (6H) | M5×0.8 |
| S ±0.3 | 8 |
| b ±0.3 | 9 |
| SW | 7 |
| Q | 8 |
| c ±0.3 | 10 |
| e | 5 |
| H ±0.3 | 0.7 |
| k min | 10.2 |
| SR ±0,5 | 6.4 |
💡 Wozu dient ein Gelenkkopf?
Gelenkköpfe sind praktische Gelenke zum Schwenken, Führen oder Drehen in mechanischen Systemen:
-
Häufig bei Lenk- und Steuergestängen
-
Verwendung in Automatisierungsarmen, Stoßdämpferbefestigungen und Rennwagen
-
Bietet selbstausrichtende Bewegung unter Last
-
Gewinde ermöglichen eine schnelle Montage an Stangen oder Aktuatoren
Lassen Sie Ihr Setup nicht wackeln, sondern rüsten Sie es mit diesem festen CS8 auf!
